ESD-Schutz beginnt bei der Verpackung

ESD-Schäden sind heimtückisch: Ein Bauteil, das nach einer elektrostatischen Entladung noch funktioniert, kann latente Schäden tragen, die erst Wochen oder Monate später unter Lastbedingungen im Feld zum Ausfall führen. Die Rückverfolgung zur Ursache ist dann kaum noch möglich und der Schaden ist längst nicht mehr auf das Bauteil beschränkt.

Dabei liegt ein erheblicher Teil des Risikos nicht am ESD Arbeitsplatz, sondern davor: bei der Anlieferung, der Zwischenlagerung, beim internen Transport zwischen Abteilungen, im Wareneingang und beim Versand fertiger Baugruppen. Genau diese Schnittstellen werden häufig vernachlässigt.

Wie ESD-Schäden wirklich entstehen

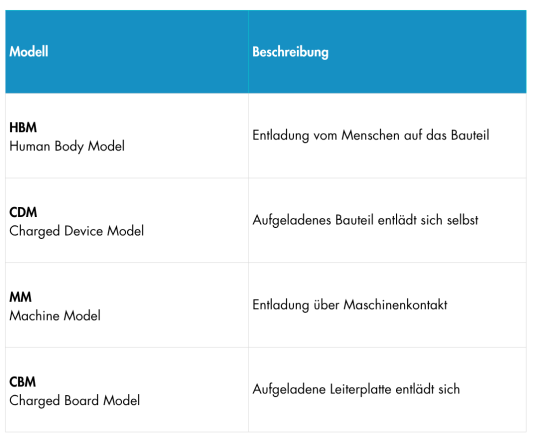

Elektrostatische Entladung folgt immer demselben Prinzip: Zwei Körper mit unterschiedlichem Potential kommen in Kontakt und laden sich schlagartig aus. Für die Praxis relevant sind mehrere Entladungsmodelle hier ein Auszug:

Ableitfähig oder abschirmend – der entscheidende Unterschied

Eine häufige Fehlannahme in der Praxis: Jede farbige, speziell aussehende Verpackung sei „ESD-sicher". Tatsächlich gibt es grundlegend verschiedene Schutzmechanismen, die für unterschiedliche Situationen ausgelegt sind.

Was viele nicht wissen: Auch ein ESD-Aufdruck auf der Verpackung ist keine Garantie. Das aufgedruckte Symbol kennzeichnet lediglich eine Schutzabsicht, ob die Verpackung für Ihre spezifische Anwendung, Ihre Bauteile und Ihre Transportwege tatsächlich geeignet ist, steht auf einem anderen Blatt.

Deshalb lautet unsere klare Empfehlung: Lassen Sie sich vor dem Kauf beraten. Welche Verpackungsklasse brauche ich – ableitfähig, dissipativ oder abschirmend? Reicht ein einfacher Beutel oder brauche ich eine Hartschalenverpackung? Was schreibt die Norm für meine Prozesskette vor? Diese Fragen hängen von Ihren konkreten Bauteilen, Lager- und Transportbedingungen ab und lassen sich nicht pauschal beantworten.

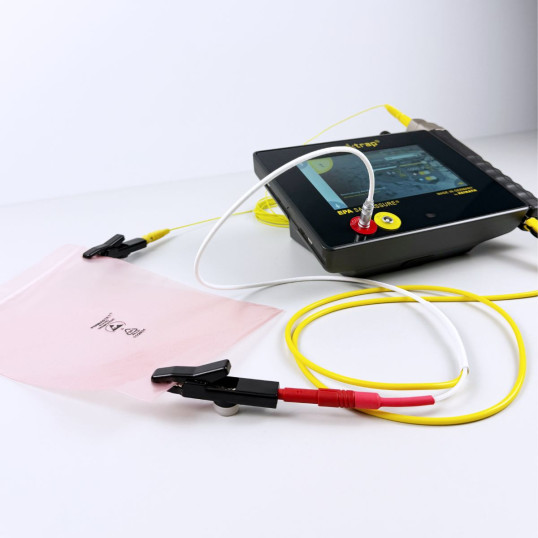

Bevor Sie bestellen, lassen Sie sich Muster schicken. Messen Sie den Oberflächenwiderstand mit einem ESD-Multimeter, prüfen Sie die Schirmwirkung und stellen Sie erst dann auf eine neue Verpackung um. Wer das überspringt und einfach auf Basis von Produktbeschreibungen oder Aufdrucken einkauft, riskiert im besten Fall unnötige Kosten, im schlechtesten Fall unerkannte ESD-Schäden in der Produktion.

Welche Verpackungsarten gibt es?

• Ableitfähige Verpackungen

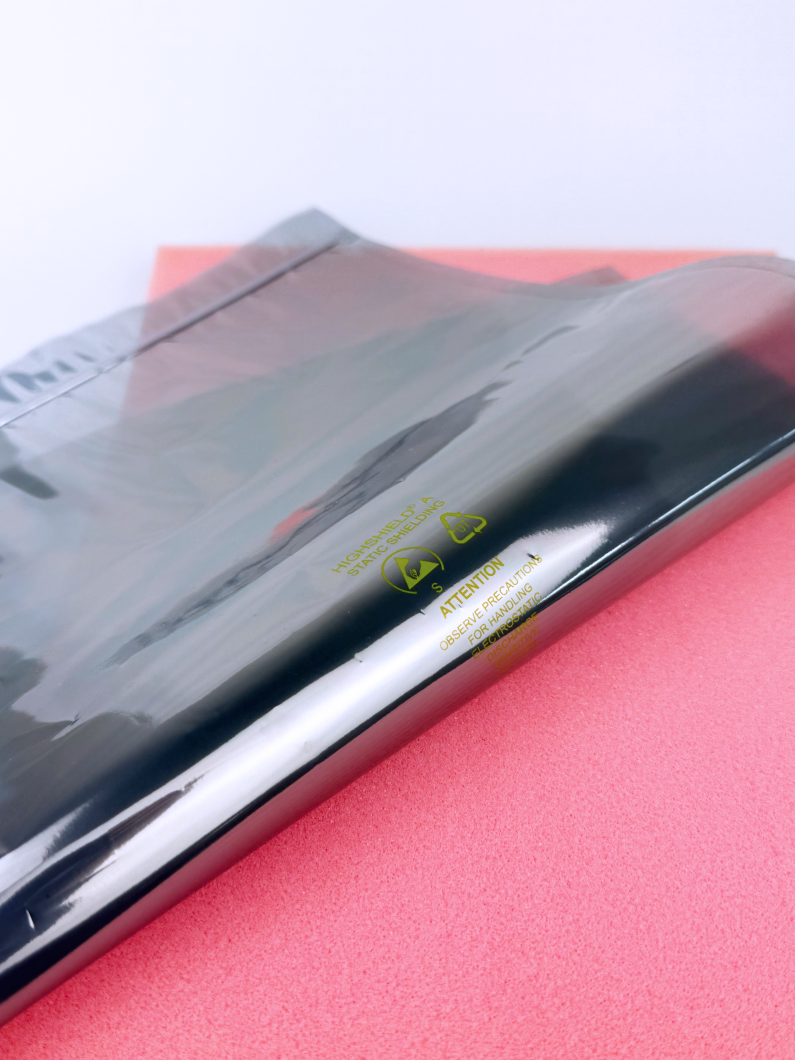

• Abschirmende Verpackungen
• Dissipative Verpackungen

Richtig lagern und transportieren

Selbst die beste Verpackung schützt nicht, wenn grundlegende Handhabungsregeln ignoriert werden. Aus der Praxis kennen wir folgende kritische Punkte besonders gut:

1. Schnittstellen absichern. Wareneingang und Versand liegen strukturell außerhalb der EPA. Wer hier keine abschirmenden Verpackungen einsetzt, riskiert Schäden bereits vor dem ersten Fertigungsschritt.
2. Verpackungsintegrität prüfen. Eingerissene, mehrfach geöffnete oder verformte Abschirmbeutel bieten keinen zuverlässigen Schutz mehr. Wiederverwendung ist nur nach Sichtprüfung und Messung vertretbar.
3. ESDS-Kennzeichnung konsequent umsetzen. Jede Verpackung ESD-sensitiver Komponenten muss das ESDS-Symbol tragen, auch im internen Handling. Nur so wird das Risiko für alle Beteiligten sichtbar.

Was ein ganzheitliches ESD-Verpackungskonzept ausmacht

Die Wahl der richtigen Verpackung ist Teil eines Gesamtsystems. Ein normgerechtes ESD-Konzept berücksichtigt die gesamte Prozesskette: von der Anlieferung über die Lagerung, den internen Transport, die Fertigung bis hin zum Versand an den Kunden.

Dabei spielen folgende Fragen eine Rolle: Welche Komponenten sind ESD-sensitiv und wie sensitiv genau? Welche Transportwege führen durch oder außerhalb der EPA? Welche Verpackungen sind für den jeweiligen Schritt normgerecht und gleichzeitig praktikabel? Wie werden Mitarbeitende geschult? Wie wird die Wirksamkeit des Konzepts dokumentiert und auditiert?

Wir unterstützen Unternehmen dabei, diese Fragen systematisch zu beantworten. Nicht mit Standardlösungen, sondern abgestimmt auf die jeweilige Anwendung, Bauteilsensitivität und Prozesskette. Von der einfachen Verpackungslösung bis zum ganzheitlichen EPA-Konzept.
