So lagern und transportieren Sie ESD-empfindliche Bauteile richtig

Ein winziger, für den Menschen nicht spürbarer Funke genügt, um eine hochkomplexe Baugruppe irreparabel zu beschädigen. Elektrostatische Entladungen (ESD) gehören zu den häufigsten Ursachen für verdeckte Bauteilschäden in der Elektronikfertigung. Besonders kritisch wird es, wenn Bauteile die geschützte Zone, die EPA (Electrostatic Protected Area), verlassen. Beispielsweise auf dem Weg von der Fertigung zum Versand.

Wer hier an der falschen Stelle spart oder Prozesse schleifen lässt, riskiert teure Ausfälle beim Kunden. Doch wie gelingt der lückenlose Schutz auf dem Transportweg und im Lager?

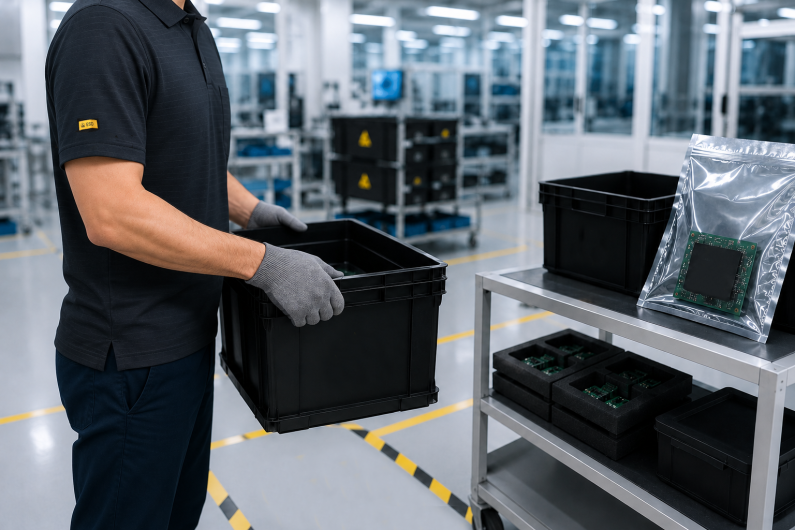

Der Transport aus der EPA heraus: Die größte Gefahrenzone

Innerhalb der EPA sind Bauteile geschützt. Sobald sie diese jedoch verlassen, lauern überall elektrostatische Ladungen. Für einen sicheren Transport gilt deshalb:

• Geschlossener Transport: Empfindliche Baugruppen (ESDS) müssen grundsätzlich in geschlossenen, abschirmenden Behältern transportiert werden.

• Ablageflächen im Blick behalten: Ist der Boden am Be- und Entladeort nicht ableitfähig, müssen alle Ablageflächen ESD-geeignet sein.

• Mitarbeiter-Erdung: Ohne Erdung geht es nicht. Der Mitarbeiter vor Ort muss beim Handling zwingend über ein Handgelenkerdungsband geerdet sein.

• Lose Bauteile sichern: Wer lose Bauteile transportiert, sollte diese in leitfähige Schaumstoffe stecken. Das sorgt dafür, dass alle Anschlüsse dasselbe Potenzial haben und Spannungsunterschiede vermieden werden.

Verpackung als Pflichtmaßnahme: Die richtige Schutzhülle wählen

Außerhalb einer EPA ist eine abschirmende Verpackung keine Option, sondern Pflicht. Verpackungen schützen nicht nur vor Entladungen, sondern auch vor Staub, Feuchtigkeit und mechanischen Einflüssen. Im ESD-Bereich unterscheiden wir drei Kategorien:

1. Direkt anliegende Verpackungen: Sie haben direkten Kontakt mit dem Bauteil.

2. Umhüllende Verpackungen: Sie berühren das Bauteil nicht direkt und umschließen ein oder mehrere Komponenten.

3. Sekundärverpackungen: Sie dienen lediglich dem physikalischen Schutz (z.B. dicke Kartonagen für den Versand), dürfen aber niemals in eine EPA eingebracht werden!

Wichtiger Praxistipp: Einige Verpackungsmaterialien verlieren im Laufe der Zeit ihre ableitenden Eigenschaften. Sie müssen regelmäßig geprüft und ersetzt werden. Gegen Feuchtigkeit empfiehlt sich zudem der zusätzliche Einsatz von Dry Bags mit integriertem Trockenmittel.

Kennzeichnung: Sichtbarkeit schafft Sicherheit

Der beste Schutz nützt nichts, wenn Mitarbeiter nicht erkennen, dass es sich um sensible Ware handelt. ESD-gefährdete Bauteile und Baugruppen müssen durch gut sichtbare Schilder und Aufkleber direkt am Bauteil markiert sein. Auch der Lagerort selbst sollte durch eindeutige Bodenmarkierungen unmissverständlich als ESD-Schutzzone ausgewiesen werden.
